Вместе с материнскими платами на чипсетах серии 800 (как AMD, так и Intel) ASUS представила новый механизм блокировки слота PCI Express. Ранее пользователи нажимали на сам фиксатор, но в последние годы появился механизм, напоминающий пульт дистанционного управления, который располагался за слотом и был проще в использовании.
Теперь в последней версии Q-Release ASUS отказалась от такой конструкции, сделав механизм полностью автоматическим. Для извлечения карты нужно просто потянуть ее вверх в районе слотовой заглушки. Фиксатор разблокируется, и карту можно извлечь без усилий.
Однако, как показал наш опыт, этот механизм работает не идеально. Мы протестировали систему ASUS ROG Strix X870E-E Gaming WIFI с новой версией Q-Release. Для тех, кто часто меняет видеокарты, такое решение кажется удобным, но на практике возникли сложности.
Во время тестов для бенчмарков нам пришлось менять видеокарту около 50–60 раз. Конечно, такие частые замены не характерны для обычного пользователя. Уже при первых попытках мы заметили, что механизм работает хуже, чем заявлено.
Одна из основных проблем — недостаток пространства в корпусе ПК. Чтобы снять видеокарту, нужно приподнять ее из слота, создавая угол между видеокартой и материнской платой. Если в корпусе нет достаточного зазора, механизм может не сработать. В результате видеокарта оставалась зафиксированной, несмотря на все попытки правильного извлечения. Нам приходилось каждый раз снимать материнскую плату, чтобы создать необходимое пространство для маневра.

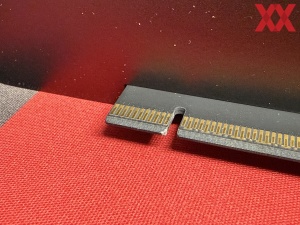

Естественно, применение силы для извлечения карты недопустимо. Однако легкие движения и умеренное усилие помогали снять многие видеокарты. Тем не менее, это привело к повреждениям. На фотографии видно, что фиксатор слота PCI Express GeForce RTX 5090 Founders Edition (тест) получил небольшую зазубрину после семи-восьми извлечений карты.
В сети уже появились сообщения о подобных проблемах. ASUS осведомлена о ситуации и намерена изучить ее более детально.
Разумеется, большинство пользователей не будут менять видеокарты так часто, как это делаем мы. Однако условия внутри корпуса и наличие свободного пространства также играют важную роль. Мы провели дополнительные тесты на ASUS ROG Maximus Z890 Apex с таким же механизмом в разобранном состоянии. Проблемы с извлечением видеокарты возникали и здесь, иногда с первой попытки снять карту не удавалось.
Мы продолжим следить за этой ситуацией и уже связались с ASUS, чтобы получить дополнительные комментарии.
Обновление: заявление ASUS
ASUS опубликовала заявление, в котором не видит проблем с механизмом Q-Release Slim, если его использовать строго по инструкции.
Согласно руководству, видеокарту нужно вытягивать вверх за слотовую заглушку. В других источниках ASUS указывает, что для разблокировки механизма требуется угол наклона не менее 2°. Однако, чтобы создать этот угол, в корпусе или в области слотов должно быть достаточно свободного пространства.

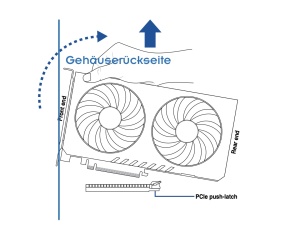

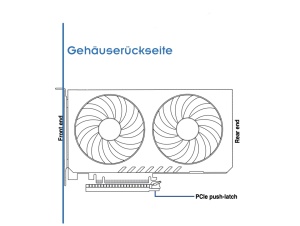

На первом изображении мы показали, как видеокарта выглядит в установленном виде. А на втором – какие трудности могут возникнуть, если видеокарта упирается в заднюю стенку корпуса.
На данный момент ASUS не прокомментировала этот аспект работы Q-Release Slim.
ASUS recently introduced its buttonless PCle Q-Release Slim design to simplify the process of removing a graphics card. Unlike the previous generation of PCle Q-Release, this design no longer requires a button to unlock the graphics card. To prevent the graphics card from accidentally sliding out, the new design includes a locking mechanism and metal reinforcement for added strength. The correct insertion and removal method is indicated in the user manual and select motherboard product packaging.
By following these guidelines, the new design performs similarly to traditional PCle slots, leaving only usage marks under normal usage frequency. While it performs similarly it is significantly simpler and easier to remove the graphics card and allows the user to do so without any tools which can directly or inadvertently damage the slot, motherboard and or graphics card. This design also reduces possible mechanical conflicts.
In our internal testing and evaluation of the extremely small number of cases reported we found no damage to the motherboard or graphics card that would affect functionality and or performance. However, it is important to emphasize that any type of PCle add in card will exhibit signs of usage and wear marking after 60 continuous insertions and removals. Additionally, if the installation and removal are not performed according to the manufacturer's recommendations (see below), the likelihood of scratches and or wear may increase. Despite this, we have found no impact on the functionality of either the graphics card or the motherboard.
For those currently using ASUS motherboards with the PCle Q-Release Slim design, there is no need for concern. Simply follow the official removal guidelines to avoid any potential damage. We would note minimal effort is required and excessive force should not be applied. If you encounter any specific issues or abnormalities, ASUS will take full responsibility and handle them. We committed to ensuring service and support for our customers; please contact ASUS customer service for assistance and or more information.
Is ASUS working on design revision/change?
If the graphics card is inserted and removed following the manufacturer's recommended installation methods, there should be no issues. We will further promote and detail the correct installation and removal procedures with additional tutorials to mitigate these risks. Additionally. we continue our research and development of ASUS Q-Design implementations.
How did ASUS not catch this during design, development and validation?
Our testing has passed the industry's PCle Slot standards, including 40 insertion and removal tests without abnormalities. In some external testing instances 60 insertions with incorrect methods cause additional wear, making usage marks more apparent. Incorrect angles and excessive force can cause further scratches but do not affect the functionality of the graphics card or motherboard.
What durability testing has been done for the new Q-Release slim mechanism?
The durability tests conducted include:
• Temperature and humidity tests in a chamber
• Vibration tests along XYZ axes
• Shock tests up to 50G
• Installation tests
• Thermal shock tests from -40°C to 85°C for nearly 48 hours
• 40 insertion and removal tests on the slot (the association standard is 25 times)
Tests may leave usage marks on the graphics cards, but no signs of damage to the graphics cards or motherboards were observed. Both the graphics cards and motherboards were unaffected in terms of functionality.
Are there any reports or cases on the broader implemented Q-Release (non slim) motherboards?
At this time ASUS is not aware of any reports or cases with first- 3rd party ad content -Release enabled motherboards.
- из заявления ASUS
Обновление 2: ASUS пересмотрит механизм
В Китае ASUS начала предлагать клиентам компенсацию за повреждения, связанные с механизмом крепления. Компенсация варьируется от ваучеров на покупку новой материнской платы до сотрудничества с производителями видеокарт в случае необходимости ремонта.
Однако главное в этой ситуации — ASUS, судя по всему, планирует доработать сам механизм. Пока нет подробностей о том, как будет выглядеть обновленный Q-Release. В текущей версии обычный Q-Release использует нажимной элемент за видеокартой, чего в большинстве случаев достаточно. Q-Release Slim, в свою очередь, исключает необходимость вручную освобождать защелку, но, похоже, требует некоторых компромиссов в удобстве использования.
